photogrammétrie drone chantier
🏗️ Secteur : Construction portuaire | 📐 Emprise : 151 ha | 🎯 GSD : 3 cm/pixel
Construire un port, c’est orchestrer des volumes considérables de terrassement, de remblais et d’ouvrages maritimes sur des mois — parfois des années. Chaque phase engage des budgets importants et des responsabilités que les maîtres d’ouvrage ne peuvent pas se permettre de piloter à l’aveugle. C’est exactement pour ça qu’ils nous appellent.
📋 La mission
Sur ce chantier de construction d’un port, nous avons été mandatés pour produire une orthophoto géoréférencée haute précision d’une emprise totale de 151 hectares — soit 1,51 km². Pas question ici d’une simple vue aérienne : le maître d’ouvrage avait besoin d’un livrable exploitable dans ses outils métier, superposable aux plans, et suffisamment précis pour prendre de vraies décisions techniques.
L’objectif : un GSD (Ground Sampling Distance) de 3 centimètres — c’est-à-dire que chaque pixel de l’image représente 3 cm au sol. À cette résolution, on distingue les joints d’enrobé, les arêtes des perrés, les variations de nivellement. On n’est plus dans la photo de chantier, on est dans l’instrument de mesure.
🗺️ Photogrammétrie drone chantier : préparer le vol
Un vol de cette envergure ne s’improvise pas. La préparation est la phase qui conditionne tout le reste.
Avant même d’arriver sur site, nous définissons le plan de vol en fonction de la superficie, de la résolution cible, de la hauteur de vol optimale et des contraintes réglementaires. Sur 151 hectares, avec un GSD de 3 cm, cela représente 33 kilomètres de trajectoire et 1 500 images à capturer dans des conditions de recouvrement strictes — longitudinal et latéral — pour que le traitement photogrammétrique soit sans faille.
Le choix du drone est aussi une décision technique à part entière. Pour cette mission, nous avons déployé le DJI Mavic 3 Enterprise équipé du module RTK (Real-Time Kinematic). Le RTK est la clé : il permet de géoréférencer chaque photo avec une précision centimétrique au moment même de la prise de vue, sans avoir à déposer un réseau de points au sol sur l’ensemble de la zone. Sur un chantier actif avec des zones d’accès contraintes, c’est un avantage opérationnel majeur.
La veille du vol : vérification des conditions météo, des NOTAMs, des espaces aériens, de la charge des batteries, de l’état de la liaison RTK. Le jour J, on n’est pas là pour improviser.
🚁 Sur le terrain : exécution et vigilance
Un chantier portuaire, c’est un environnement exigeant. Engins en mouvement, emprise variable, hauteurs et obstacles évolutifs au fur et à mesure de l’avancement — la situation change vite entre deux campagnes.

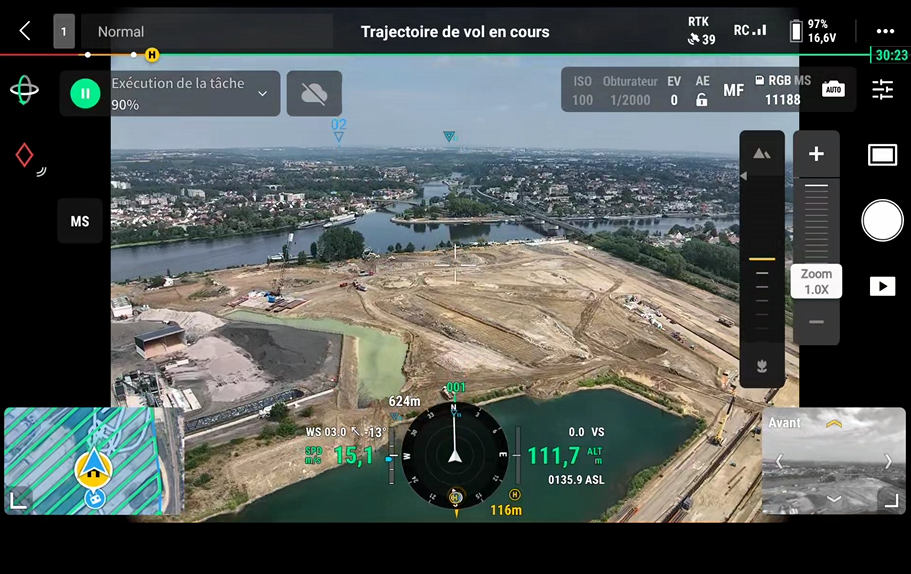

Le vol lui-même, une fois lancé, est automatisé. Mais la surveillance reste constante : l’opérateur suit la trajectoire en temps réel, surveille les données de retour, anticipe les aléas (vols d’oiseaux, passage d’engins à l’aplomb, variations de vent en zone côtière). Le drone ne fait pas le travail seul — il l’exécute, sous contrôle.
Les 1 500 images sont collectées avec leurs métadonnées de positionnement RTK embarquées. C’est cette précision native qui rend le traitement post-vol efficace et fiable.
⚙️ Post-production : de la donnée brute au livrable métier
La photogrammétrie drone chantier repose autant sur la qualité du vol que sur la chaîne de traitement.
Le fichier de vol n’est qu’un point de départ. La valeur d’Imagency se construit aussi dans la chaîne de traitement.
Les 1 500 images subissent un traitement photogrammétrique qui reconstitue, par corrélation d’images et calcul géométrique, une représentation dense et précise de la réalité terrain. Le résultat : une orthophoto géoréférencée — une image aérienne corrigée des distorsions optiques et de relief, calée dans le système de coordonnées du projet, prête à être intégrée dans un SIG ou superposée aux plans d’exécution.
À 3 cm de GSD sur 151 hectares, la résolution est suffisante pour :
📦 Quantifier des volumes — suivi des remblais, calcul d’avancement de terrassement, comparaison entre phases
📏 Contrôler les implantations — vérification du positionnement des ouvrages par rapport aux plans théoriques
🔍 Détecter des dérives — zones de tassement, écarts de nivellement, non-conformités géométriques
🗄️ Documenter l’avancement — archivage photographique géoréférencé à date, opposable et traçable
🖥️ Alimenter des outils BIM ou SIG — l’orthophoto s’intègre directement dans les environnements numériques du projet
🤝 Communiquer avec les parties prenantes — un visuel précis, lisible, partageable à tous les niveaux hiérarchiques du projet
C’est cette polyvalence du livrable qui en fait un outil stratégique — et non un simple rendu visuel.
💡 Ce que ça change pour le maître d’ouvrage
Piloter un chantier de cette ampleur sans donnée spatiale précise, c’est naviguer à l’estime. Avec une orthophoto géoréférencée produite à intervalles réguliers, le maître d’ouvrage dispose d’une référence objective, datée et mesurable à chaque étape du projet.
Les décisions s’appuient sur des faits, pas sur des impressions de chantier. Les écarts sont détectés tôt. Les disputes sur l’avancement ou les volumes sont tranchées par la donnée.
Et c’est précisément là que la photogrammétrie drone chantier change la donne : une technologie qui relevait autrefois de la cartographie spécialisée est aujourd’hui accessible, rapide à déployer, et directement exploitable par les équipes projet.
