🎯 Contexte : insérer une structure métallique dans des ruines du XIIe siècle classées Monument Historique
Intervenir dans des ruines médiévales classées Monument Historique, c’est composer avec une réalité que les plans d’archives ne peuvent pas restituer : des murs qui ont bougé, des pierres érodées, des aplombs perdus, des géométries qui ne sont plus orthogonales depuis des siècles.
C’est exactement le défi posé à IMAGENCY sur ce projet : fournir au bureau d’études d’un métallier les données nécessaires à la conception d’une structure métallique devant s’intégrer dans les ruines de l’abbatiale d’une abbaye cistercienne du XIIe siècle classée Monument Historique, en Île-de-France.
Aucune marge d’erreur tolérée. Le métal doit s’ajuster à la pierre, pas l’inverse.
🏚️ Le site : des ruines belles mais impossibles à coter par les méthodes classiques
Les ruines d’une abbatiale cistercienne médiévale constituent l’un des contextes les plus exigeants pour un relevé de bâtiment. Plusieurs siècles de dégradation, de réappropriations successives et d’exposition aux éléments produisent une géométrie que rien ne permet de supposer régulière.
Ce que cela implique concrètement pour un projet de structure métallique :
- Des murs hors d’aplomb, avec des déformations parfois importantes sur la hauteur
- Des pierres érodées dont les surfaces ne sont plus planes ni régulières
- Des géométries complexes : arcs brisés, ébrasements, sections variables
- Aucun plan fiable restituant l’état réel actuel de l’ouvrage
Dans ce contexte, relever manuellement les points d’appui d’une future structure, c’est accepter d’avance des écarts — et donc des reprises coûteuses, voire impossibles à corriger une fois le métal fabriqué.
📐 La solution : un nuage de points LiDAR géoréférencé

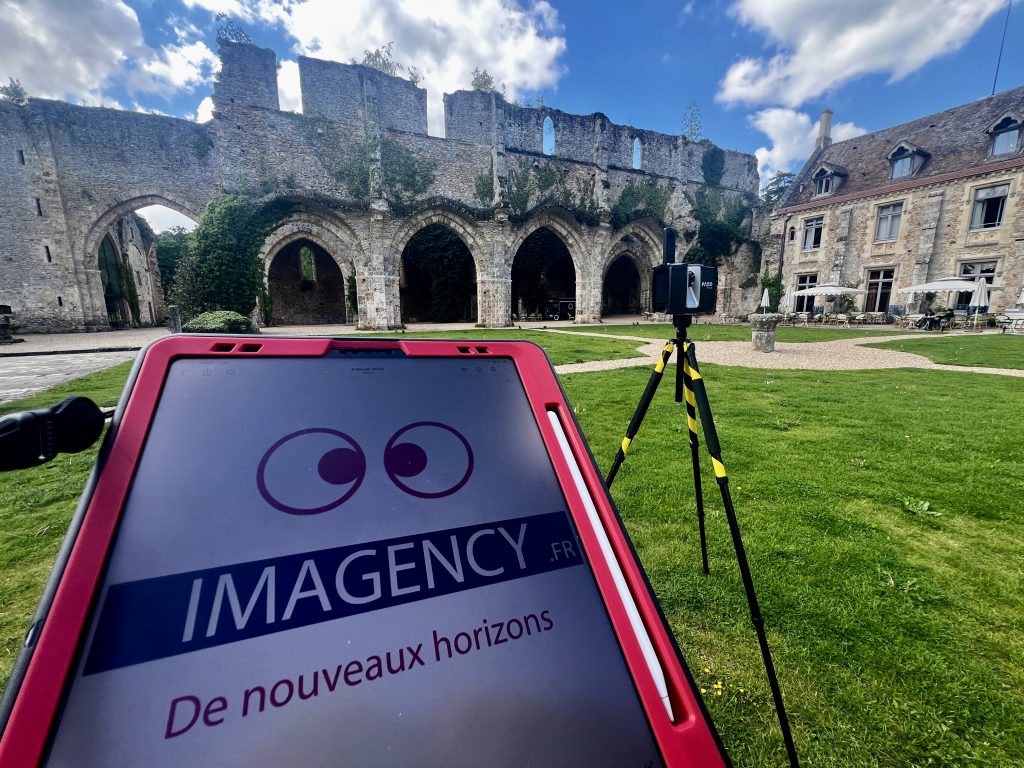

IMAGENCY est intervenu avec le scanner 3D LiDAR FARO Focus pour réaliser un relevé complet de l’abbatiale, livré sous forme de nuage de points géoréférencé.
Le scanner émet des millions de points laser par seconde et mesure avec précision le temps de retour de chacun. Le résultat est une enveloppe numérique dense et mesurable de l’existant, fidèle au millimètre.
Ce que le nuage de points apporte concrètement au bureau d’études du métallier :
- Extraction des cotes réelles entre les points d’appui — telles qu’elles existent aujourd’hui dans la pierre, pas telles qu’elles devraient être en théorie
- Lecture des déversements et irrégularités des murs sur toute leur hauteur
- Possibilité de simuler le gabarit de la structure dans l’environnement numérique avant toute fabrication
- Géoréférencement cohérent : toutes les mesures sont dans un repère spatial commun, exploitable directement par le bureau d’études
Un seul relevé terrain. Zéro retour sur site pour re-mesurer un point oublié.
🧩 Pourquoi le scan 3D LiDAR s’impose sur ce type de mission
Sur des ruines, la mesure manuelle se heurte à deux limites structurelles : l’accessibilité physique des points à mesurer, et l’incapacité à restituer la complexité d’une surface irrégulière avec un nombre fini de relevés ponctuels.
Le LiDAR résout les deux.
Il capture tout — y compris ce que l’œil ne voit pas immédiatement comme problème : un mur légèrement bombé, une assise déplacée de quelques centimètres, une ouverture dont les jambages ne sont pas symétriques. Ce sont précisément ces écarts qui font la différence entre une structure métallique qui s’installe sans friction et une qui nécessite des ajustements coûteux sur site.
Sur un Monument Historique, cette fiabilité amont n’est pas un confort : c’est une condition de faisabilité du projet.
✅ Ce que ce cas illustre
Le scan 3D LiDAR pour structure métallique n’est pas réservé aux grands projets BIM ou aux chantiers neufs. C’est souvent le seul outil réaliste dès qu’on travaille sur de l’existant complexe — patrimonial, industriel ou technique — et que la précision des cotes conditionne directement la fabrication ou la pose.
Sur ce projet, le livrable était ciblé : un nuage de points géoréférencé. Mais derrière cette simplicité apparente, c’est toute la chaîne de décision du métallier qui repose sur la fiabilité de cette donnée.
